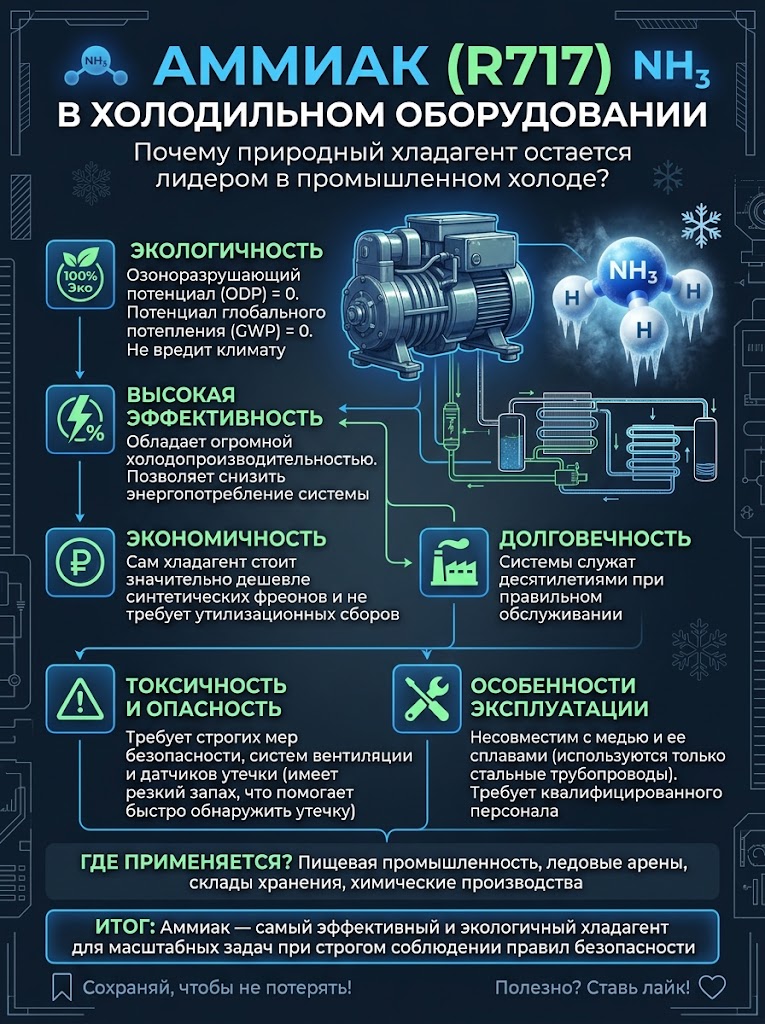

Аммиак в холодильном оборудовании

Аммиак (NH₃, R717) занимает особое место среди хладагентов, используемых в промышленном холодильном оборудовании. Исторически являясь одним из первых веществ, применяемых для искусственного охлаждения, аммиак и в настоящее время сохраняет свою актуальность, несмотря на появление множества синтетических альтернатив. Первая промышленная холодильная установка на аммиаке была создана в 1876 году Карлом фон Линде, и с тех пор технология прошла огромный путь развития, постоянно совершенствуясь в соответствии с техническими возможностями и требованиями безопасности.

По данным Международного института холода, около 90% крупных промышленных холодильных установок в пищевой промышленности используют аммиак в качестве хладагента. Это обусловлено комплексом его уникальных физико-химических свойств, экономической эффективностью и экологическими преимуществами по сравнению с синтетическими хладагентами.

В современных условиях, когда большинство традиционных хлорфторуглеродных (ХФУ) и гидрохлорфторуглеродных (ГХФУ) хладагентов подлежат постепенному выводу из эксплуатации в соответствии с международными соглашениями, а гидрофторуглероды (ГФУ) также попадают под ограничения из-за высокого потенциала глобального потепления, аммиак как природный хладагент привлекает все большее внимание.

Однако использование аммиака сопряжено с определенными сложностями, связанными с его токсичностью, горючестью и агрессивностью по отношению к некоторым материалам. Это требует специальных инженерных решений при проектировании, монтаже и эксплуатации аммиачных холодильных установок, а также соблюдения строгих мер безопасности и нормативных требований.

В данной статье будут рассмотрены ключевые аспекты применения аммиака в холодильном оборудовании: физико-химические свойства и их влияние на эффективность холодильного цикла, конструктивные особенности аммиачных систем, вопросы безопасности и экологии, а также современные тенденции и перспективы использования аммиака в холодильной технике. Эта информация будет полезна инженерам-проектировщикам, специалистам по эксплуатации холодильного оборудования и всем, кто интересуется современными технологиями промышленного охлаждения.

Физико-химические свойства аммиака и их влияние на холодильный цикл

Эффективность любого хладагента определяется комплексом его физико-химических свойств, которые непосредственно влияют на характеристики холодильного цикла, энергопотребление системы, конструктивные особенности оборудования и условия его эксплуатации. Аммиак обладает рядом уникальных свойств, делающих его одним из наиболее эффективных хладагентов для промышленных холодильных систем.

Основные термодинамические свойства аммиака, определяющие его поведение в холодильном цикле:

• Химическая формула: NH₃

• Молекулярная масса: 17,03 г/моль

• Критическая температура: 132,4°C

• Критическое давление: 113,3 бар

• Температура кипения при атмосферном давлении: -33,3°C

• Скрытая теплота парообразования при -15°C: 1312,3 кДж/кг

• Плотность жидкости при 0°C: 638,6 кг/м³

• Плотность пара при нормальных условиях: 0,769 кг/м³

Высокая удельная теплота парообразования аммиака является одним из его главных преимуществ как хладагента. Она почти в 6-8 раз выше, чем у большинства фреонов, что позволяет обеспечивать тот же холодильный эффект при значительно меньшем массовом расходе хладагента. Это приводит к уменьшению диаметров трубопроводов, снижению объема заправки системы и, как следствие, к экономии материалов и повышению безопасности в случае утечек.

Однако высокая теплота парообразования требует более мощных компрессоров для обеспечения того же холодильного эффекта, что частично компенсируется меньшим массовым расходом хладагента. Кроме того, при низких температурах кипения (ниже -40°C) удельная теплота парообразования аммиака снижается, что уменьшает его преимущества при очень низкотемпературном охлаждении.

Давление и температура насыщения аммиака находятся в благоприятном диапазоне для большинства промышленных применений. При температуре конденсации 35°C давление составляет около 13,5 бар, а при температуре кипения -15°C (типичной для холодильных камер) давление составляет 2,36 бар. Эти значения позволяют использовать стандартное промышленное оборудование без необходимости в специальных высокопрочных или вакуумных конструкциях.

Сравнительно высокое давление аммиака при рабочих температурах способствует хорошему теплообмену в конденсаторах и испарителях, а также обеспечивает высокую плотность пара, что положительно влияет на объемную холодопроизводительность компрессоров.

Коэффициент теплопроводности жидкого аммиака и его пара значительно выше, чем у синтетических хладагентов, что обеспечивает более интенсивный теплообмен в испарителях и конденсаторах. Это позволяет уменьшить размеры теплообменных аппаратов или снизить температурный напор, повышая энергетическую эффективность системы.

Вязкость аммиака относительно низкая, что способствует снижению гидравлических потерь в системе и улучшает циркуляцию хладагента. Это особенно важно в системах с естественной циркуляцией и в длинных трубопроводах, характерных для крупных промышленных установок.

Отношение к воде и маслу также является важной характеристикой хладагента. Аммиак обладает высокой растворимостью в воде, образуя щелочной раствор (нашатырный спирт). Это свойство имеет как положительные, так и отрицательные аспекты:

• При попадании воды в систему она не замерзает при низких температурах благодаря образованию раствора с аммиаком

• Однако, раствор аммиака в воде имеет более высокую температуру кипения, что может снижать эффективность системы

• Для удаления влаги из аммиачных систем требуются специальные осушители

Важной особенностью аммиака является его ограниченная растворимость в маслах, что упрощает процесс сепарации масла и его возврата в компрессор. Однако это требует тщательного проектирования маслоотделителей и маслосборников в системе.

Термодинамическая эффективность холодильного цикла на аммиаке значительно выше, чем у циклов с синтетическими хладагентами. Холодильный коэффициент (COP) аммиачных систем обычно на 3-10% выше, чем у аналогичных систем на фреонах, что приводит к существенной экономии электроэнергии при длительной эксплуатации.

Объемная холодопроизводительность аммиака также выше, чем у большинства хладагентов, что позволяет использовать компрессоры меньшего размера для достижения того же холодильного эффекта. Это особенно заметно в поршневых компрессорах, где аммиак обеспечивает высокую эффективность благодаря хорошим условиям теплообмена и низким гидравлическим потерям.

Электрические свойства аммиака также значимы для холодильной техники. Аммиак не проводит электрический ток, что исключает риск короткого замыкания при попадании на электрические компоненты системы. Однако его способность образовывать проводящие растворы с водой требует защиты электрооборудования от возможного контакта с такими растворами.

Химическая активность аммиака является одним из его наиболее проблемных свойств. Аммиак агрессивен по отношению к меди, цинку, их сплавам (латунь, бронза) и некоторым другим материалам. Это исключает использование медных трубопроводов, традиционных для фреоновых систем, и требует применения стальных или алюминиевых компонентов, что влияет на стоимость и технологию монтажа оборудования.

Понимание физико-химических свойств аммиака и их влияния на холодильный цикл является ключевым фактором для эффективного проектирования, оптимизации и безопасной эксплуатации аммиачных холодильных систем. Эти свойства определяют как преимущества аммиака перед другими хладагентами, так и специфические требования к конструкции и материалам аммиачного холодильного оборудования.

Конструктивные особенности аммиачных холодильных систем

Уникальные физико-химические свойства аммиака, его агрессивность к определенным материалам и требования безопасности обуславливают ряд конструктивных особенностей аммиачных холодильных систем, которые существенно отличают их от систем на синтетических хладагентах. Эти особенности затрагивают все основные компоненты холодильной установки: компрессоры, теплообменные аппараты, трубопроводы, запорно-регулирующую арматуру и системы автоматики.

Компрессорное оборудование для аммиачных систем

Типы компрессоров, используемых в аммиачных холодильных установках, включают поршневые, винтовые и в некоторых случаях центробежные машины. Выбор типа компрессора зависит от требуемой холодопроизводительности, режима работы и экономических соображений.

Поршневые компрессоры традиционно применяются в системах малой и средней производительности (до 400-500 кВт). Они обладают высокой эффективностью при различных режимах работы и хорошо адаптируются к изменяющимся условиям эксплуатации. Современные поршневые компрессоры для аммиака имеют ряд конструктивных особенностей:

• Использование стальных деталей для всех компонентов, контактирующих с аммиаком

• Специальные уплотнительные материалы, стойкие к аммиаку

• Сальниковые или герметичные уплотнения вала для предотвращения утечек

• Системы регулирования производительности (отключение цилиндров, регулируемый мертвый объем)

• Усиленные подшипники и детали кривошипно-шатунного механизма для работы при высоких давлениях

Винтовые компрессоры стали доминирующим типом в средних и крупных аммиачных установках (от 300 кВт до нескольких мегаватт) благодаря своей надежности, компактности и высокой эффективности при частичных нагрузках. Их конструктивные особенности включают:

• Сварные стальные корпуса с минимальным количеством разъемных соединений

• Специальные роторы с профилем, оптимизированным для аммиака

• Масляное впрыскивание для охлаждения и уплотнения роторов

• Встроенные системы сепарации масла

• Золотниковые или частотные системы регулирования производительности

• Усиленные упорные подшипники для компенсации осевых нагрузок

Центробежные компрессоры используются в очень крупных установках (свыше 2-3 МВт) и отличаются высокой эффективностью при постоянных режимах работы. В аммиачных системах они имеют специфические конструктивные решения:

• Газодинамические и геометрические параметры, адаптированные к свойствам аммиака

• Механические уплотнения вала с повышенной надежностью

• Системы защиты от помпажа и контроля минимального расхода

Системы смазки в аммиачных компрессорах также имеют свои особенности. Поскольку аммиак ограниченно растворяется в масле, для систем смазки используются специальные масла с высокой химической стабильностью и хорошими низкотемпературными свойствами. Наиболее распространены минеральные масла, хотя в современных системах все чаще применяются полуальфаолефиновые и полиалкиленгликолевые масла, обеспечивающие лучшие смазывающие свойства при низких температурах.

Важным элементом аммиачных компрессорных агрегатов являются маслоотделители, которые должны обеспечивать эффективное отделение масла от аммиака и его возврат в компрессор. В аммиачных системах часто используются многоступенчатые маслоотделители, включающие механическую сепарацию, коалесцентные фильтры и иногда охлаждаемые секции для конденсации аммиака из масла.

Теплообменные аппараты в аммиачных системах

Конденсаторы для аммиачных систем преимущественно изготавливаются из стали или нержавеющей стали. Наиболее распространены следующие типы:

• Кожухотрубные водяные конденсаторы с гладкими или оребренными стальными трубами, часто с плавающими трубными решетками для компенсации температурных деформаций

• Испарительные конденсаторы, где тепло отводится за счет испарения воды, орошающей трубные змеевики

• Воздушные конденсаторы с оцинкованными или алюминиевыми оребренными трубами (используются реже из-за более низкой эффективности теплообмена и соображений безопасности)

Испарители в аммиачных системах представлены разнообразными конструкциями, выбор которых зависит от температурного режима, производительности и способа охлаждения продукта:

• Кожухотрубные испарители затопленного типа, где аммиак кипит в межтрубном пространстве, а охлаждаемая жидкость (рассол, вода, гликолевый раствор) циркулирует внутри труб

• Пластинчатые теплообменники из нержавеющей стали для охлаждения жидкостей

• Воздухоохладители различных конструкций для непосредственного охлаждения воздуха в камерах и производственных помещениях

Важной особенностью аммиачных испарителей является преимущественное использование затопленной схемы, где испаритель заполнен жидким аммиаком, а регулирование уровня осуществляется с помощью поплавковых или электронных регуляторов. Такая схема обеспечивает высокую эффективность теплообмена и стабильность температуры охлаждения.

В современных аммиачных системах также применяются каскадные теплообменники, где аммиак используется в верхнем каскаде, а в нижнем применяется CO₂ или другой хладагент. Это позволяет сочетать преимущества аммиака с безопасностью и эффективностью других хладагентов при низких температурах.

Трубопроводы и арматура

Материалы трубопроводов для аммиачных систем ограничены из-за химической агрессивности аммиака. Стандартом является использование стальных бесшовных или сварных труб с соответствующей толщиной стенки, рассчитанной на рабочее давление системы. Для низкотемпературных участков часто применяется сталь с повышенным содержанием марганца, обладающая лучшей хладостойкостью.

Соединения трубопроводов выполняются преимущественно сваркой, что минимизирует риск утечек. Фланцевые соединения используются только там, где необходим периодический демонтаж (у арматуры, приборов, аппаратов). Резьбовые соединения в аммиачных системах практически не применяются из-за повышенного риска утечек.

Запорная и регулирующая арматура для аммиачных систем имеет специфические конструктивные особенности:

• Корпуса и детали изготавливаются из стали или ковкого чугуна

• Используются специальные уплотнительные материалы, стойкие к аммиаку

• Применяются сальниковые или сильфонные уплотнения штоков

• Шаровые краны имеют усиленную конструкцию с учетом высоких давлений

• Предохранительные клапаны часто оснащаются устройствами для отвода аммиака в безопасную зону

Автоматические регуляторы в аммиачных системах включают:

• Терморегулирующие вентили (ТРВ) специальной конструкции для аммиака

• Электронные расширительные вентили с шаговыми двигателями

• Регуляторы уровня жидкости для затопленных испарителей

• Регуляторы давления кипения и конденсации

• Соленоидные клапаны с корпусами из стали и специальными уплотнениями

Системы защиты и автоматики

Системы защиты в аммиачных холодильных установках имеют особое значение из-за токсичности и горючести аммиака. Они включают:

• Предохранительные клапаны на всех сосудах и участках трубопроводов, которые могут быть перекрыты

• Системы аварийного сброса давления с отводом аммиака в безопасную зону или в абсорбционные установки

• Аварийные системы вентиляции машинных отделений

• Датчики концентрации аммиака в воздухе машинных отделений и охлаждаемых помещений

• Автоматические системы остановки оборудования при превышении допустимых параметров

• Системы оповещения и сигнализации

Автоматизация аммиачных холодильных установок осуществляется с помощью специализированных контроллеров и систем управления, которые обеспечивают:

• Поддержание заданных температурных режимов

• Оптимальное управление компрессорами и вентиляторами для минимизации энергопотребления

• Контроль параметров работы и своевременное выявление отклонений

• Управление процессами оттаивания испарителей

• Защиту оборудования от аварийных режимов

• Регистрацию параметров работы и аварийных ситуаций

Конструктивные особенности аммиачных холодильных систем отражают многолетний опыт эксплуатации и постоянное совершенствование технологий. Они направлены на обеспечение максимальной эффективности, надежности и безопасности при использовании аммиака, который, несмотря на определенные сложности, остается одним из лучших хладагентов для промышленного холодильного оборудования.

Безопасность и экологические аспекты использования аммиака

Вопросы безопасности и экологические аспекты играют ключевую роль при выборе и эксплуатации холодильных систем на аммиаке. С одной стороны, аммиак обладает выдающимися экологическими характеристиками, с другой – его токсичность и горючесть требуют особого внимания к безопасности. Правильное понимание и управление этими аспектами позволяет максимально использовать преимущества аммиака при минимизации связанных с ним рисков.

Токсичность и горючесть аммиака

Токсические свойства аммиака являются основным фактором риска при его использовании. Аммиак обладает резким характерным запахом, который ощущается уже при концентрации 5-10 ppm (частей на миллион), что значительно ниже опасных уровней. Это свойство аммиака является важным естественным предупреждающим фактором, позволяющим обнаружить утечку на ранней стадии.

Пороговые значения концентрации аммиака и их воздействие на человека:

• 5-10 ppm – порог обнаружения по запаху

• 25-35 ppm – предельно допустимая концентрация для 8-часового рабочего дня

• 100-200 ppm – легкое раздражение глаз и дыхательных путей при кратковременном воздействии

• 400-700 ppm – сильное раздражение глаз, дыхательных путей, возможны отек легких и серьезные повреждения при продолжительном воздействии

• 1000 ppm – немедленная угроза жизни и здоровью

Пожаро- и взрывоопасные свойства аммиака также требуют внимания. Аммиак горюч в определенном диапазоне концентраций в воздухе (16-25% по объему), однако его воспламенение требует значительной энергии инициирования. На практике это означает, что для возгорания аммиака необходим очень мощный источник воспламенения. Тем не менее, риск возгорания и взрыва должен учитываться при проектировании и эксплуатации аммиачных холодильных установок.

Важно отметить, что аммиак не горит при концентрациях ниже 16%, что включает весь диапазон токсически опасных концентраций. Это означает, что при обнаружении запаха аммиака основную опасность представляет его токсическое воздействие, а не возгорание.

Меры безопасности при проектировании и эксплуатации аммиачных холодильных систем

Проектирование безопасных аммиачных систем основывается на принципах минимизации количества хладагента, предотвращения утечек, раннего обнаружения и безопасного удаления аммиака в случае аварии. Современные подходы включают:

• Минимизация заправки аммиака за счет оптимизации конструкции системы, применения затопленных испарителей с минимальным объемом и насосной циркуляцией хладагента

• Каскадные системы аммиак/CO₂, где аммиак используется только в машинном отделении, а CO₂ циркулирует в производственных помещениях

• Непрямые системы охлаждения с промежуточным хладоносителем, где аммиак ограничен машинным отделением

• Размещение оборудования в специальных машинных отделениях с контролируемым доступом, аварийной вентиляцией и системами детектирования аммиака

• Автоматические системы безопасности, включая детекторы аммиака, аварийную вентиляцию, системы оповещения и автоматического отключения

Эксплуатационные меры безопасности имеют не меньшее значение и включают:

• Регулярное техническое обслуживание всех компонентов системы, особенно потенциальных источников утечек (уплотнения, фланцы, арматура)

• Систематические проверки на герметичность с использованием современных методов обнаружения утечек

• Обучение персонала правилам безопасной работы, использования средств защиты и действиям в аварийных ситуациях

• Наличие и поддержание в исправном состоянии средств индивидуальной защиты (противогазы, респираторы, защитная одежда)

• Планы действий в аварийных ситуациях и регулярные тренировки персонала

Нормативные требования к аммиачным холодильным установкам регламентируются национальными и международными стандартами, которые постоянно совершенствуются с учетом развития технологий и накопленного опыта. Эти требования охватывают все аспекты безопасности: от проектирования и монтажа до эксплуатации и вывода из эксплуатации аммиачных систем.

Экологические преимущества аммиака как хладагента

В контексте глобальных экологических проблем, связанных с истощением озонового слоя и изменением климата, аммиак обладает значительными преимуществами перед синтетическими хладагентами:

• Потенциал разрушения озонового слоя (ODP) аммиака равен нулю, что означает отсутствие негативного воздействия на озоновый слой атмосферы

• Потенциал глобального потепления (GWP) аммиака также равен нулю, то есть он не вносит прямого вклада в усиление парникового эффекта

• Аммиак является природным веществом, которое естественным образом присутствует в биосфере и участвует в природных циклах азота

• Короткий атмосферный период полураспада (около 5 дней) означает, что аммиак, попавший в атмосферу, быстро разлагается и не накапливается

Эти свойства делают аммиак одним из наиболее экологически чистых хладагентов, полностью соответствующим требованиям Монреальского и Киотского протоколов, а также Кигалийской поправки, направленных на сокращение использования озоноразрушающих веществ и парниковых газов.

Косвенное воздействие на окружающую среду аммиачных холодильных систем также благоприятно благодаря их высокой энергетической эффективности. Высокий коэффициент преобразования энергии (COP) аммиачных систем означает меньшее потребление электроэнергии и, следовательно, меньшие выбросы парниковых газов при ее производстве.

Общий эквивалент воздействия на глобальное потепление (TEWI), учитывающий как прямые выбросы хладагента, так и косвенные выбросы CO₂ при производстве электроэнергии, для аммиачных систем значительно ниже, чем для систем на синтетических хладагентах.
